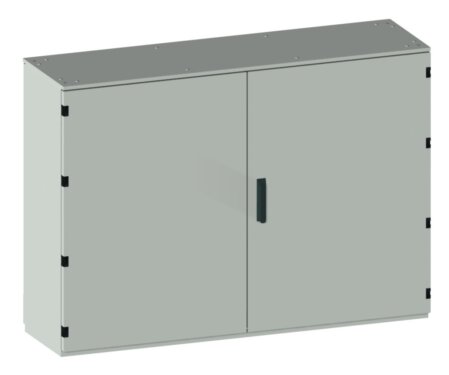

Armadi Monoblocco MBQ
Caratteristiche tecniche & costruttive
MBQ
Grado di protezione : Armadio Porta singola Armadio Doppia porta | IP55 / NEMA 1, 12 IP54 / NEMA 4, 12 |
Resistenza all'impatto con porta chiusa | IK10 |
Resistenza all'impatto con porta trasparente | IK09 |
Intervallo temperatura ambiente | -25°C / +40°C |
Massima tensione di esercizio | 1000 V AC |
Temperatura massima per guarnizioni di tenuta | 80°C |
Temperatura massima per vernici poliestere | 125°C |
Norme di riferimento | Secondo la direttiva 2014/35/EU di bassa tensione EN 62208 e EN 61439-1 |
COSTRUZIONE:
In lamiera di acciaio di spessore 15/10 con profilo a pieghe schiacciate in modo da attribuire alla struttura una maggiore rigidità e resistenza agli urti.
Porta frontale apribile a mezzo cerniere con possibilità di posizionare la stessa sia a destra che a sinistra.Il pannello interno di cablaggio viene eseguito in lamiera zincata con spessore di 20/10 e 25/10 ( in base alle dimensioni dell'armadio)
NORME:
La costruzione risponde alla direttiva 2014/35/EU di bassa tensione e alla norma EN 62208 e EN 61439-1
Il grado di protezione è IP 55 (Armadio con porta singola) IP54 (armadio doppie porte) - NEMA 1,12 - EN 60529
FORNITURA:
La fornitura comprende: Porta chiusa e/o Porta trasparente- Piastra di cablaggio inserimento frontale, Pannello retro asportabile
Gli Armadi in AISI304 vengono forniti nella stessa configurazione e con pellicola protettiva da rimuovere a cura del cliente
Da ordinare separatamente:
- Zoccolo bi base sia modulare "ZBQ" chw cantonale "ZBC"
- Porta supplementare per sistema bifronte
- Piastra Supplementare
