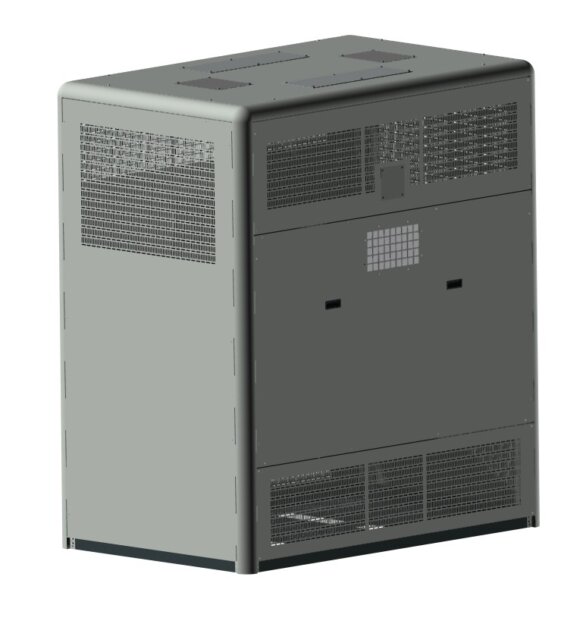

Box Trafo Solidale "MODULA24"

Caratteristiche tecniche e costruttive Box di Media Tensione Solidale "Modula24"
Caratteristiche Tecniche & Costruttive
Costruzione		I Box protezione trasformatori serie "MODULA24" sono realizzati con lamiere pressopiegate con spessore 15/10 sia per la struttura che i pannelli, mentre il telaio di base è in lamiera 20/10 essi sono del tipo solidale con fissaggio direttamente su trasformatore
Grado di Protezione		IP21 elevabile fino a IP54 per esterno con tetto parapioggia e cuffie di protezione areazione e/o ventilatori estrattore di potenza
Norme di riferimento		CEI 17-6 fascicolo 2056 IEC 298 17-4 fascicolo 1343 CEI EN 60298 edizione V CEI EN 62271-200 edizione I D.P.R. 547
Fornitura		Fornito smontato su bancale con tutti gli accessori per il corretto montaggio (inclusa disegni con sequenze di montaggio) Dotazione di serie: -N°2 Oblò di Ispezione in policarbonato ( vetro sintetico) -Predisposizione dorsale di terra con circuito interno (fornibile su richiesta) -Predisposizione centralina controllo temperatura -Serratura Blocco porta Tipo ELP1 (SU RICHIESTA) Verniciatura a polveri poliestere colore RAL7035 (su richiesta altre tinte RAL )

Tabella Responsive con Filtri e Dettagli Prodotto

Seleziona un box o la potenza del Trasformatore.

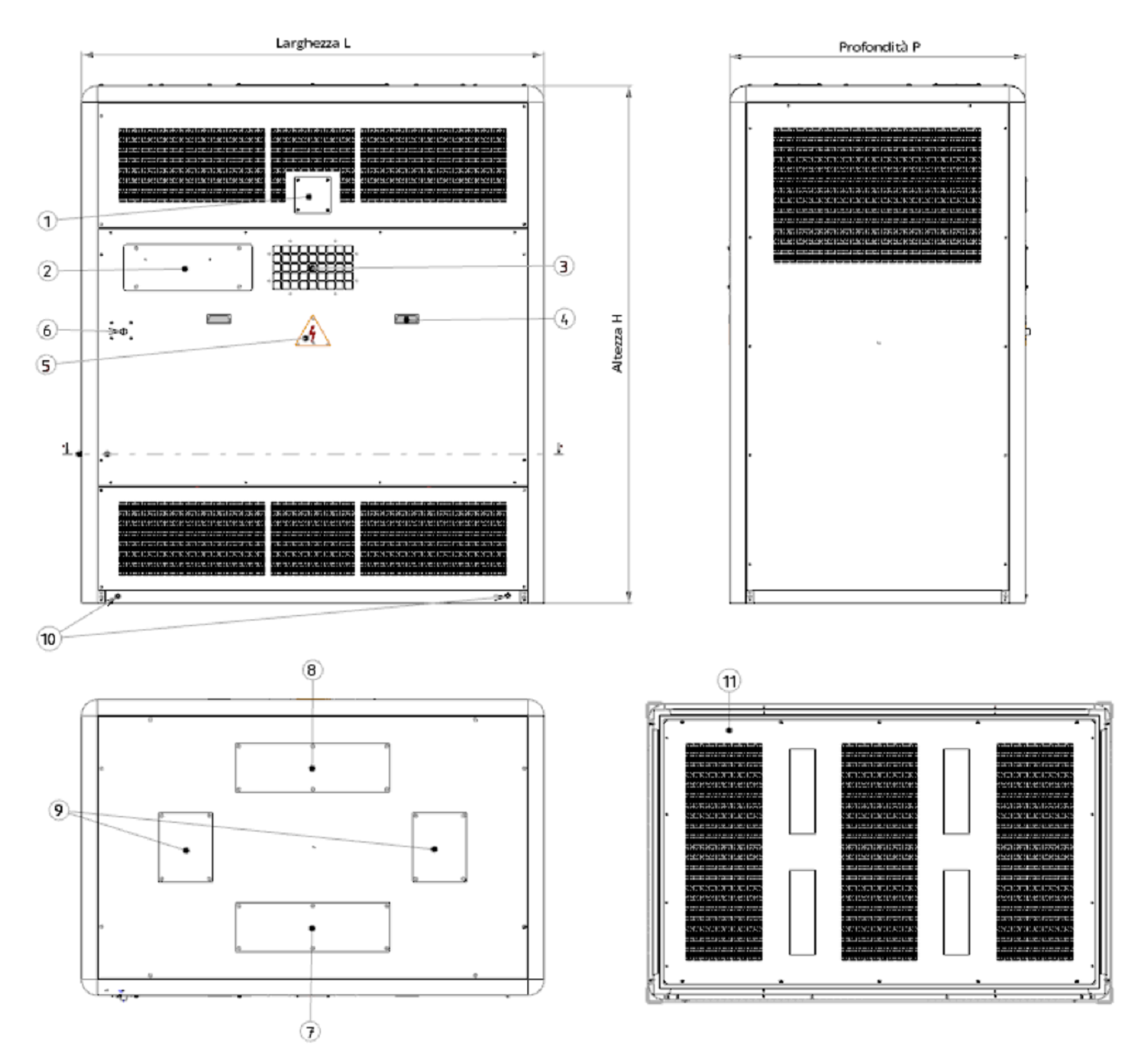

LEGENDA

Predisposizione Centralina Termometrica
Predisposizione Illuminazione interna con sostituzione lampada senza togliere tensione
Oblò di ispezione
Maniglie incassate per agevolare il smontaggio e rimontaggio del pannello centrale
Targa presenza tensione
Serratura blocco a chiave tipo ELP1 ( chieve prigioniera con porte aperte) su richiesta
Passaggio cavi lato BT
Passaggio cavi lato MT
Passaggio per sollevamento box direttamente da trasformatore
Predisposizione dorsale di terra (fornibile su richiesta)
Fondo chiuso con aerazione IP20
